【蒲田】オーディオアンプの製作と特性測定

1年生の電子工作実習。

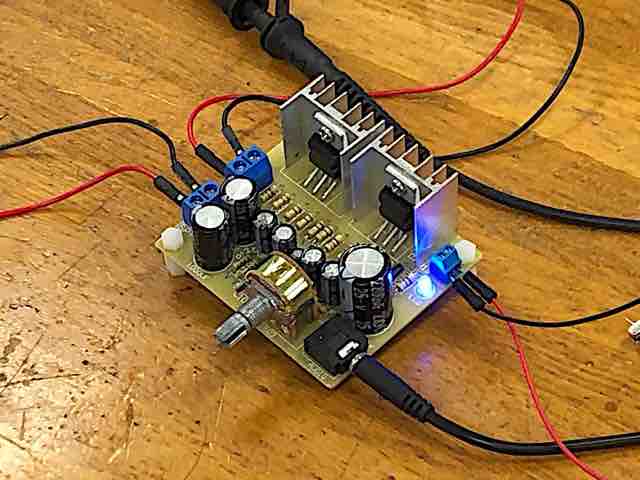

IC(TDA2030A)を使用したオーディオアンプを製作し、特性測定を行いました。

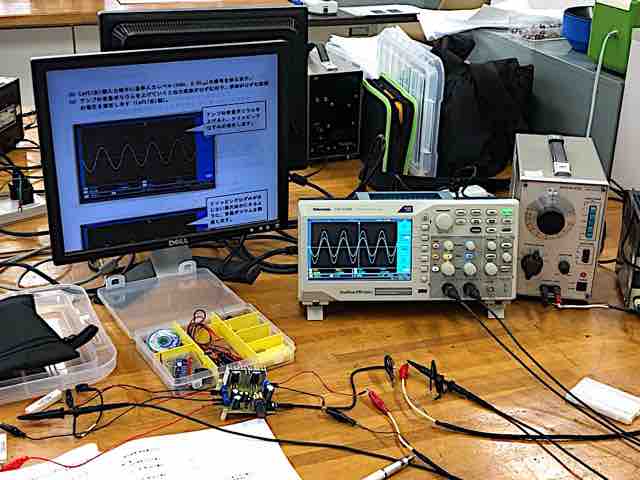

15Vの電源電圧を加えて、実用最大出力と電力効率を測定します。1年生なので、入出力電圧やひずみの状態は、すべてデジタルオシロスコープで行う簡易測定。それでも、1年生の学生にとっては難しかったようです。

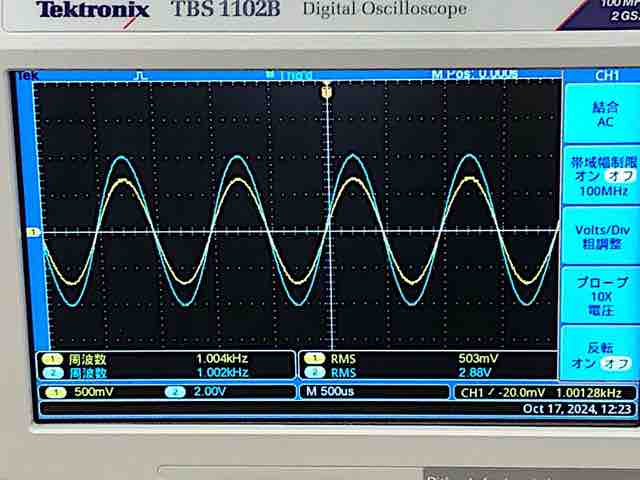

・実用最大出力時の入出力波形

周波数1kHz、負荷抵抗8.2Ω、電圧増幅度約20倍、実用最大出力約1.5W/ch、電力効率約45%

次回はオーディオアンプの周波数特性測定と対数グラフ用紙の使い方を予定しています。

蒲田校 Y
