【蒲田】JR行先表示器の製作

2023年12月18日 【蒲田】JR行先表示器の製作

2年生の卒業製作。
f君が製作しているのは、関東圏のJR電車の行先表示器。
IMG_8040
IMG_8041

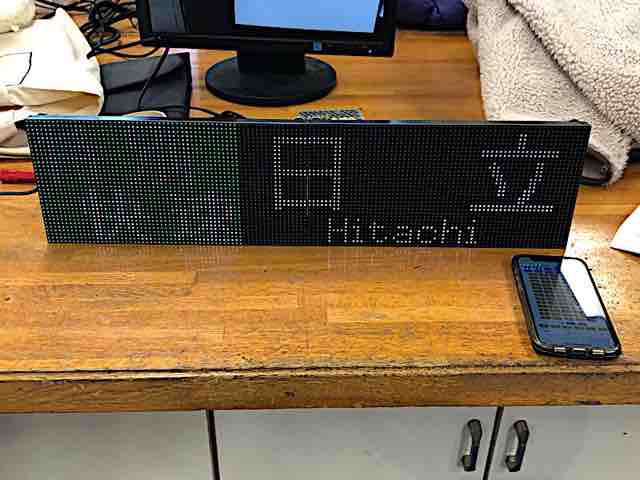

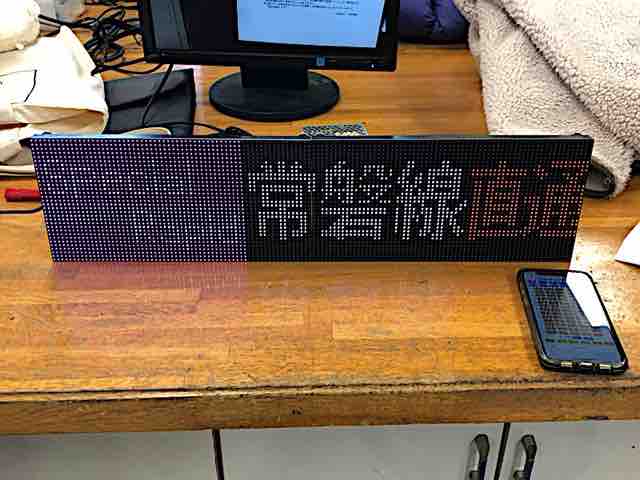

フルカラーLEDのマトリクスパネル(32×64ドット)を2枚接続して製作しています。
サイズは約13cm×51cm、実際の表示器よりは少し小さい。
関東圏16路線の100以上の行先表示データは、ほとんど入力済み。データ入力だけでも、かなりの時間を要したようです。
パネル制御用のマイコンとしてESP32を使用しているため、IoT実習の知識が役に立ったのではないでしょうか。
softAP機能を利用して、ESP32にアクセスポイントを設定しているため、写真手前のスマホから自由に行先表示データの切り替えが可能です。
もうほとんど、卒業製作完成かな?

蒲田校 Y
