「ACアダプターと電池の切り替え回路」の製作

2022年12月02日 「ACアダプターと電池の切り替え回路」の製作

1年生の電子工作実習。
DCジャックの構造と使い方を学んでから、ステレオアンプに接続する「ACアダプターと電池の切り替え回路」を製作しました。
IMG_6398
回路はユニバーサル基板を使用して製作します。ユニバーサル基板は、ステレオアンプの上に重ねられるように、予めステレオアンプのサイズにカットしてスペーサー用の穴開け処理をしています。
完成したら動作チェック。
FullSizeRender
FullSizeRender

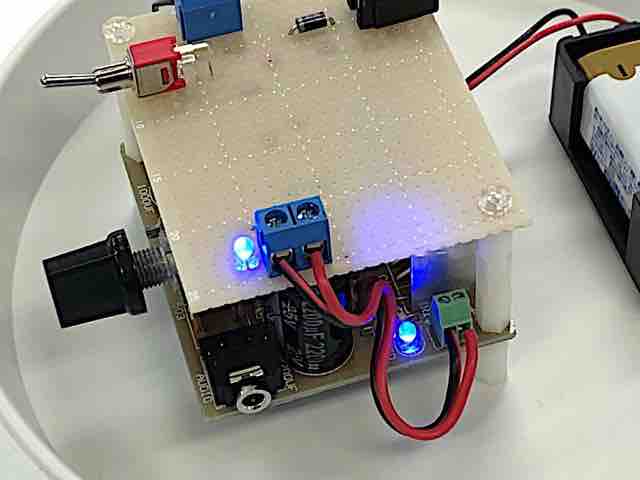

ステレオアンプの上に重ねて実習終了。
FullSizeRender
速い人は、1時間くらいで完成したかな!
ハンダ付けやスズメッキ線の使い方も、皆さん上手くなりました。
