TVリモコン信号の送受信_その2

2022年11月30日 TVリモコン信号の送受信_その2

「TVのリモコン信号の送受信」。2年生のエレクトロニクス通信実験の課題です。
前回、TVリモコンの信号データを取得したので、その信号データを実際に赤外線LEDから発信します。

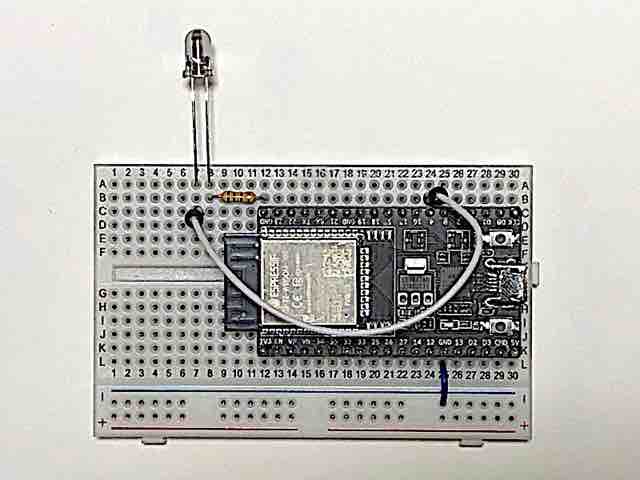

使用している赤外線LEDは「OSIR5113A」、透明ですが少しグレイ系でくすんでいます。
送信のための38kHz変調は、赤外線送受信用のライブラリーを使用します。
FullSizeRender

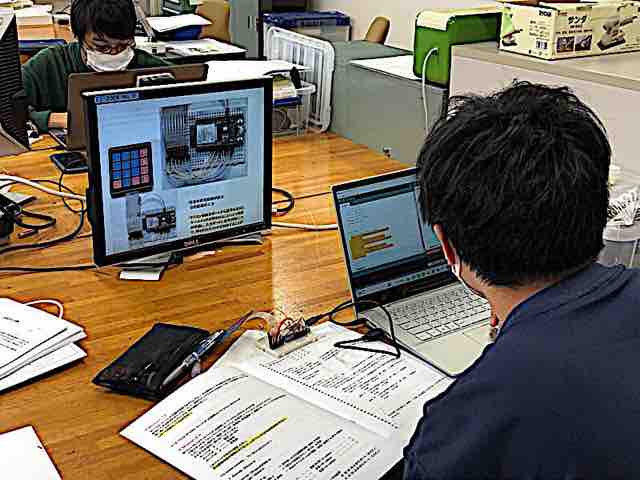

TV電源のON・OFFが確認できたら、「4×4マトリクススイッチ」を接続して、制御プログラムを作成。
IMG_6354
IMG_6353

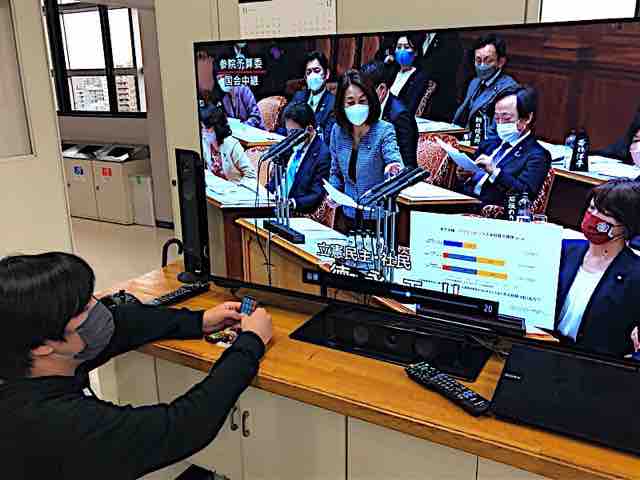

完成したTVリモコンで実際に操作。
電源のON・OFF、チャンネル切り替え、音量調整などを実行します。
IMG_6356
「4×4マトリクススイッチ」の制御プログラム作成が、なかなか難しかったようです。
配線ミスとプログラムエラーが重なって、M君、午後6時頃まで居残って頑張っていました。

そんなに頑張らなくていいんだよ。来週は実験予備日なんだから!
