組み合わせ回路の実習
2022年04月28日 組み合わせ回路の実習
2年生のデジタルテクノロジー実験。
先週まで、加法標準形による組み合わせ回路の設計手順について、NAND_IC(74HC00)を用いて実習を行いました。

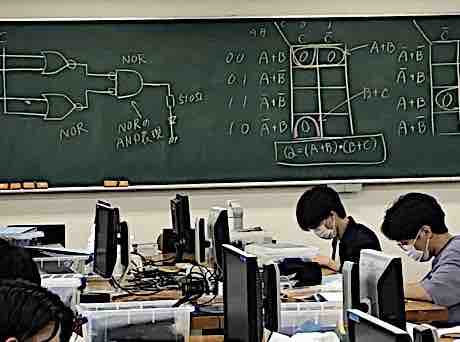

今週は、乗法標準形による回路設計を行い、NOR_IC(74HC02)による回路動作を確認しました。

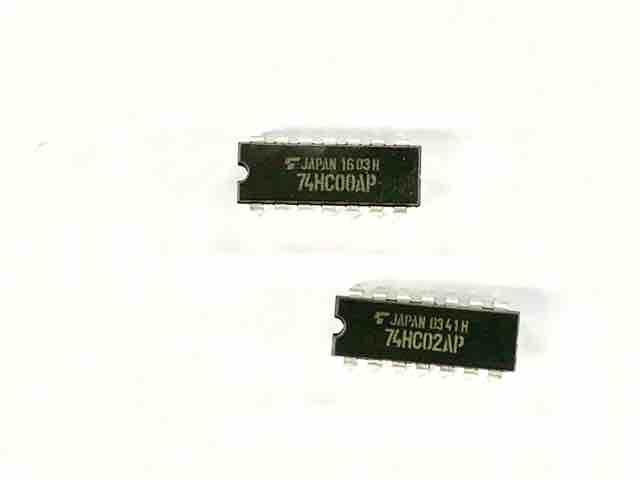

・NAND_IC(74HC00)とNOR_IC(74HC02)

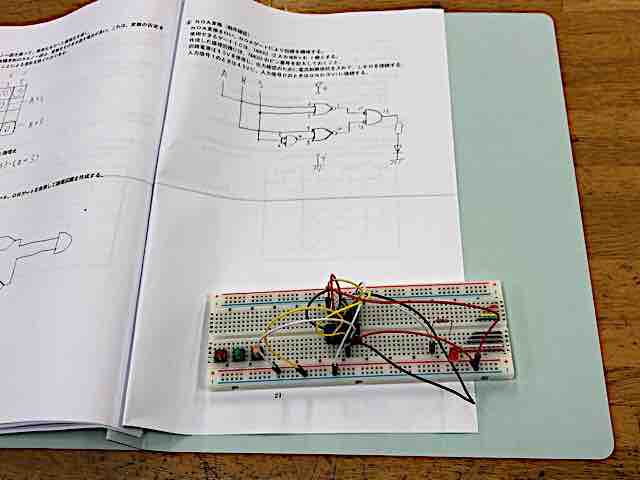

演習課題の回路設計を行い、ブレッドボードで設計回路の動作を確認します。
学生「先生、動きませ〜ん。」
配線を確認しましたか？
学生「3回くらい確認しました！」
どれどれ〜、ウーン、ア〜、ほらっ！
ICの14ピンに電源が接続されてないよ！
7ピンのGNDも忘れてるね！
組み合わせ回路図に電源配線が無いので、ICに電源接続をしない人がたくさんいて、困ったものです。
蒲田校
横山
