ICの使い方_1年電子工作実習

2021年12月17日 ICの使い方_1年電子工作実習

11月の電子工作実習で製作した「表面実装部品によるLEDフラッシャーキット」。
ハンダ付けがとっても大変でした。
IMG_1793

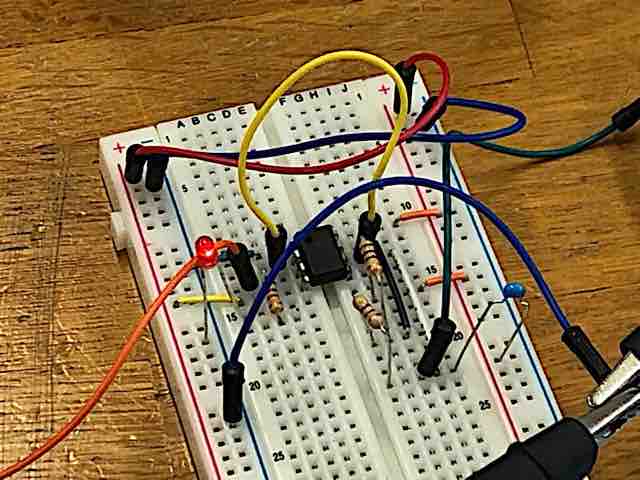

この回路をDIPタイプのICを使って、ブレッドボード上に製作します。
まずはタイマーIC555の使い方から学びます。
IMG_4427

オシロスコープでコンデンサの充放電波形と出力波形も確認しました。マニュアル通りの波形観測ができました。
IMG_4428

10進ジョンソンカウンター(TC4017)をタイマーIC555でカウントアップし、フラッシャー回路を製作。さらに、パワーオンリセット回路やスイッチングダイオードを使用したLEDの点灯制御回路について実習を行いました。

マイコンやプログラミングをしなくても、デジタルICとスイッチングダイオードだけで、LEDの点灯パターンをいろいろと変化させることができます。電子回路のおもしろいところですよね!

写真はフルカラーLEDをスイッチングダイオード12個使用して、赤→黄→緑→シアン→青→マゼンダ→白に変化させた回路です。
FullSizeRender

「完成した人から、今日の実習は終了だよ!」
「先生、電池が熱いんですけど!」

蒲田校
横山
