電力増幅回路(386アンプ)の製作_1年生

2021年07月12日 電力増幅回路(386アンプ)の製作_1年生

1年生の電子工作実習。
小型汎用のオーディオアンプLM386を使った電力増幅回路を製作します。
IMG_3781

増幅回路の音源は、以前に作ったメロディIC回路。回路図だけ見て配線できるかな?
1年生にとっては、まだちょっと難しいよね。

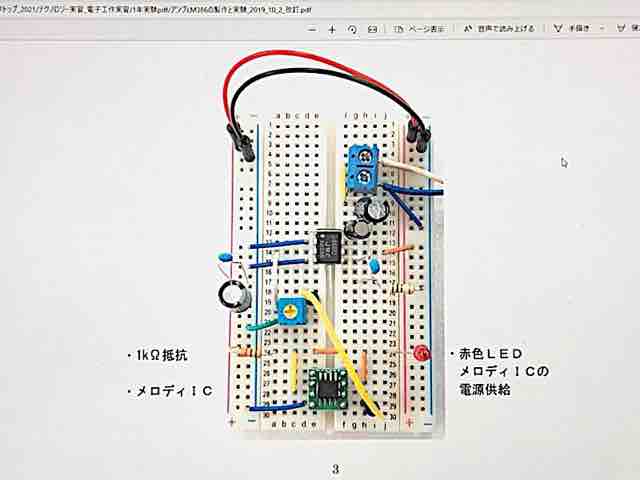

完成写真も参考にしながら、ブレッドボード上に回路を作ります。
IMG_3791
IMG_3792

電池とスピーカーを接続して、1年生全員の音出しが完了するまで約2時間。
まだまだ配線ミスが多いけど、電子工学の知識も増えて、4月の入学時からずいぶん進歩しました。

蒲田校
横山
