2020年11月20日 真空管ステレオアンプ

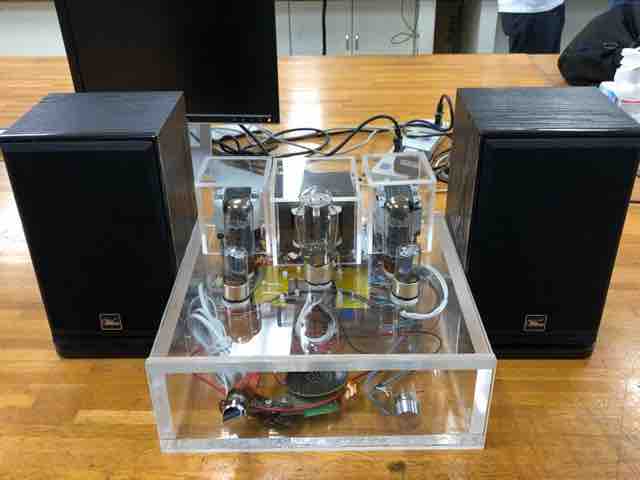

留学生の林さんが製作中の真空管ステレオアンプ。
林さんの卒業製作です。
配線ミスも数カ所ありましたが、ようやく音が出ました。
元々は、組み立てキットで金属ケースに入っていたものですが、10mm厚のアクリル板をカットしてスケルトンにしています。アクリル板のカットと穴開けには、だいぶ苦労していました。金属ではないので、GND周りとノイズが気になるところです

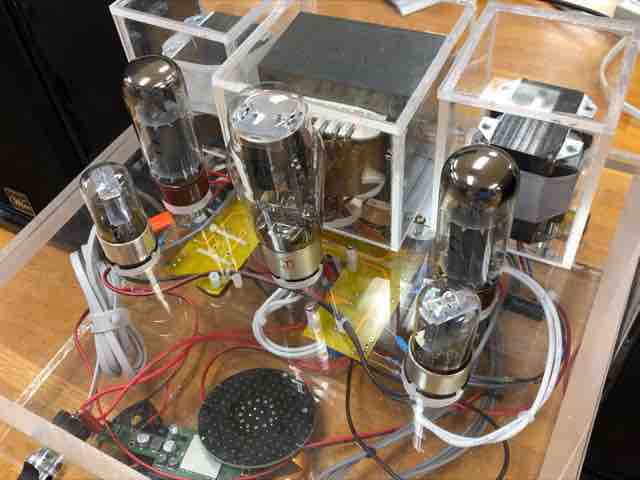

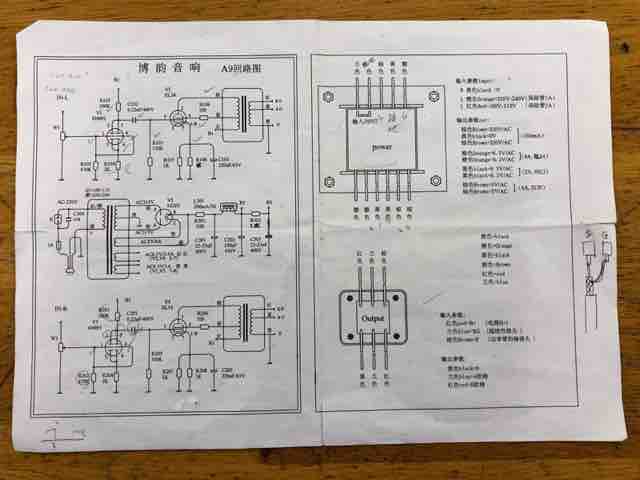

中央の真空管は、整流用の二極管5Z3P。整流器が2組封入されているので、中央のトランスで昇圧された交流電源(315V)を全波整流できます。平滑回路は、コンデンサとチョークコイル。
信号増幅は三極管6N9Pと終段が五極管EL34という構成です。
出力や周波数特性も測定してみたいところですね。
それにしても、真空管アンプは重い！
電源トランスとスピーカー用の左右出力トランス、平滑用のチョークコイル、そして10mm厚の筐体。
年寄りには重過ぎる！
蒲田校
横山
