電子工作実習_1局選択ゲルマニウムラジオ

2020年08月22日 電子工作実習_1局選択ゲルマニウムラジオ

アンプの応用回路として、ゲルマニウムラジオを作ります。
写真はゲルマニウムダイオード1N60。

IMG_0591
点接触型のゲルマニウムダイオードなんて、現在ではレアモノ。
新しく購入した1N60もリードがサビサビ。よっぽど在庫管理が悪いのか、売れ残りなの•••?。
こんな実習がなければ、ほとんど日の目を見ないゲルマニウムダイオード。

バーアンテナもバリコンも無いので、同調回路は、マイクロインダクターとセラミックコンデンサで構成。
放送アンテナが蒲田に近い「ラジオ日本(1422kHz)」だけを受信する1局選択ラジオです。

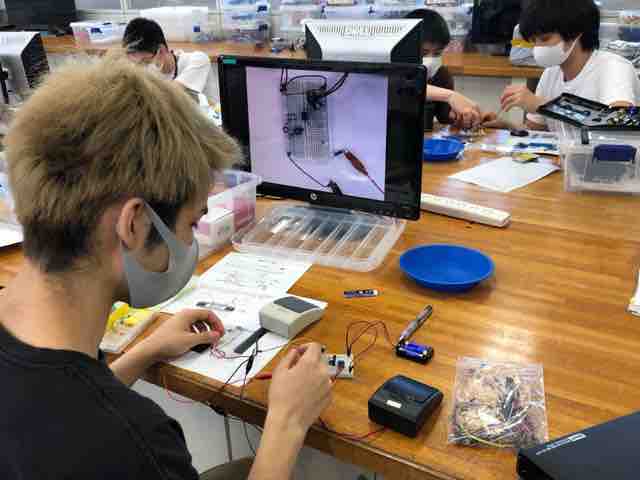

IMG_0588

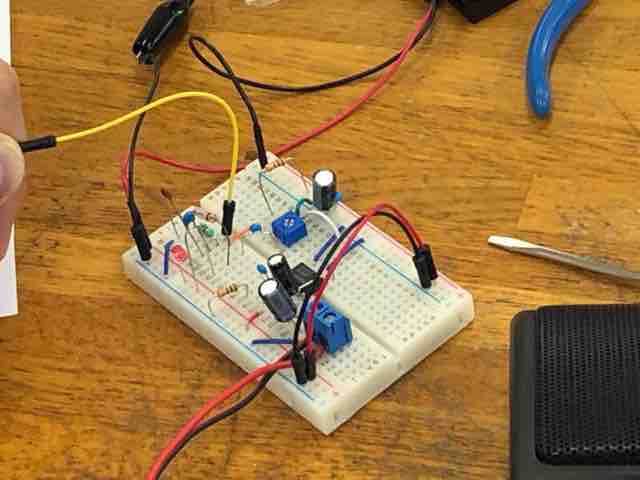

ブレッドボード上のゲルマニウムラジオ。
IMG_0589

アンテナ用の接地線は、ミノムシクリップで摘んで机の上のモニターのUSB端子に突っ込んで!(無茶してます)。
こんなヘボラジオでもスピーカーから音楽が流れるとちょっと嬉しい!
