簡易 サーモグラフィ の製作２
2020年04月24日 簡易 サーモグラフィ の製作２
今回、入手したサーモグラフィのセンサーは８×８の解像度を持っています。

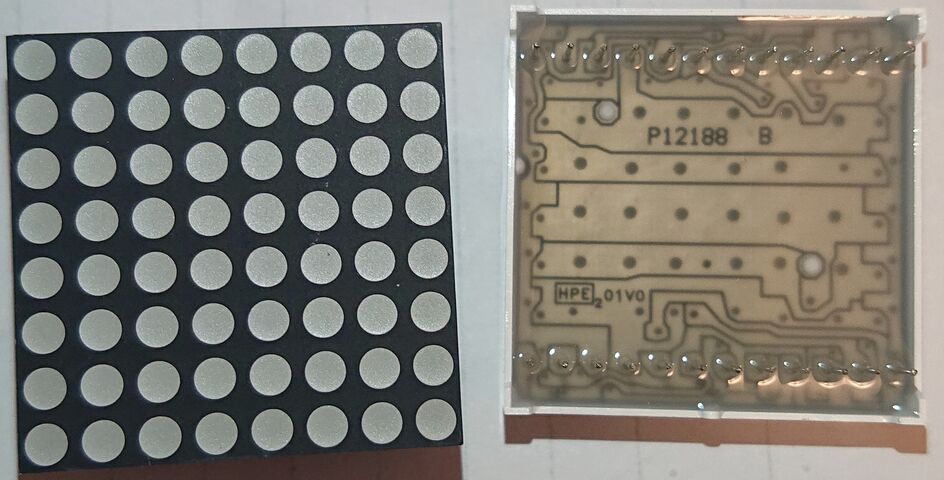

人体の標準的温度と発熱時の温度を表示したいため２色のマトリックスLEDを
使うこととしました。
赤と緑と共通端子の３種類、各８本 合計２４本の端子を制御する必要があります。
また、サーモグラフィセンサーはI2Cインターフェースのため２本の信号線
発熱を検出した際、アラームを鳴らしたいのでブザー用の信号線
合計 ８×３＋２＋１＝２７本のIOを持ったマイコンが必要です。
２８ピンのPICマイコンでは最大２５本しか使えません。（出力として）
もったいないですが４０ピンのPICマイコンから使えそうなものを選ぶことにしましょう。
八王子
人体の標準的温度と発熱時の温度を表示したいため２色のマトリックスLEDを
使うこととしました。
赤と緑と共通端子の３種類、各８本 合計２４本の端子を制御する必要があります。
また、サーモグラフィセンサーはI2Cインターフェースのため２本の信号線
発熱を検出した際、アラームを鳴らしたいのでブザー用の信号線
合計 ８×３＋２＋１＝２７本のIOを持ったマイコンが必要です。
２８ピンのPICマイコンでは最大２５本しか使えません。（出力として）
もったいないですが４０ピンのPICマイコンから使えそうなものを選ぶことにしましょう。
八王子
