FMワイヤレスマイクの製作
2016年11月12日 FMワイヤレスマイクの製作
2年生のエレクトロニクス通信実験の1課題として、FMワイヤレスマイクを製作しています。
共振回路に使用していたマイクロインダクターの代わりに、コイルを手作りしてみました。

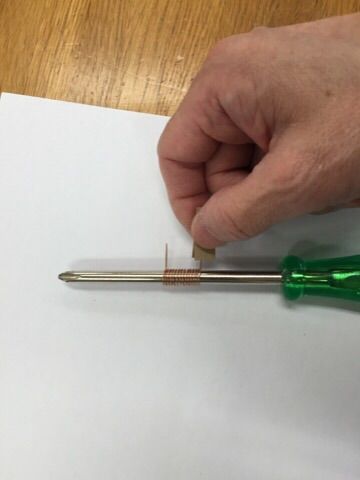

ポリウレタン線を直径6mmのドライバーに巻きつけます。

左側が30MHz用、右側が90MHz用のコイル。

ワイヤレスマイク基板を透明ケースに入れて完成。

周波数偏移は±100kHz程度、大声で叫ぶと±200kHz。

10MHzのセラミック振動子を使用しているため、10MHz間隔で高調波がたくさん発生します。
FMラジオから声が聞こえたら、取り敢えず合格かな!
蒲田校 横山
共振回路に使用していたマイクロインダクターの代わりに、コイルを手作りしてみました。
ポリウレタン線を直径6mmのドライバーに巻きつけます。

左側が30MHz用、右側が90MHz用のコイル。

ワイヤレスマイク基板を透明ケースに入れて完成。

周波数偏移は±100kHz程度、大声で叫ぶと±200kHz。

10MHzのセラミック振動子を使用しているため、10MHz間隔で高調波がたくさん発生します。
FMラジオから声が聞こえたら、取り敢えず合格かな!
蒲田校 横山
