オーディオアンプ回路の製作

2016年07月11日 オーディオアンプ回路の製作

1年生の電子工作実習で、アンプ回路を製作しました。

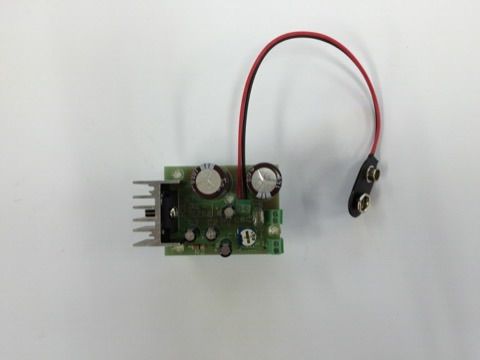

東芝のTA7252APというオーディオアンプICを使用しています。出力は5.9W。
ICはかなり過熱するので、ヒートシンクも取り付けます。
ほとんどの学生にとって、ICの裏面にシリコングリスを塗って、ヒートシンクを取り付けるのは、初めての体験。
「あ〜。そんなにべっちょりグリスを塗るんじゃない!」
ヒートシンクからグリスがあふれてる〜•••。

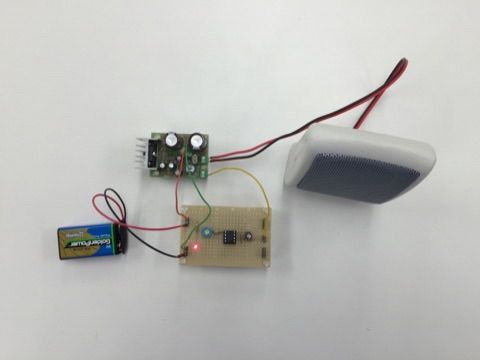

前回製作したメロディIC回路をアンプの入力端子に接続し、出力端子にスピーカーを接続します。

9Vの乾電池で動作させていますが、十分過ぎるほど大きな音がでます。
蒲田校 横山
